六角ソケット外径寸法テーブル

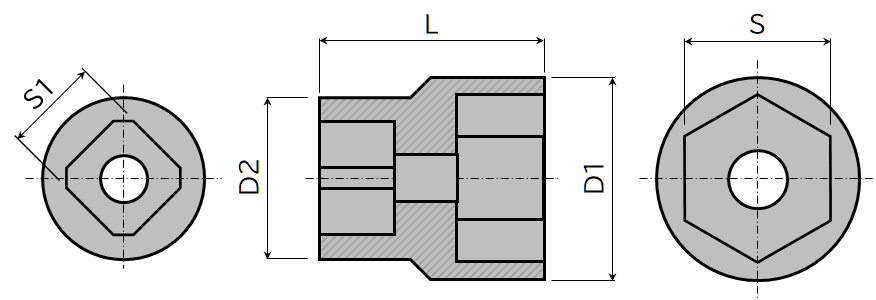

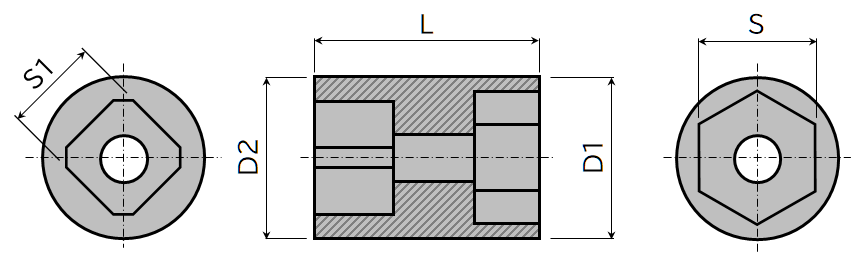

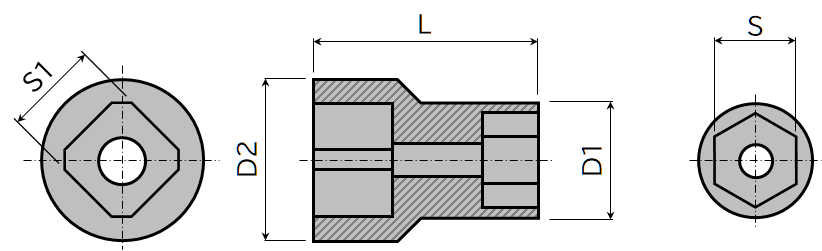

図内の記号

記号	単位	説明
S1	mm	角ドライブの差し込み角
S	mm	対応する六角ボルト・六角ナットの二面幅
L	mm	ソケットの全長
D1	mm	六角ボルト・六角ナット側のソケットの外径
D2	mm	角ドライブ側のソケットの外径

表の説明

項目	説明
列二面幅S	対応する六角ボルト・六角ナットの二面幅
列呼び	対応する六角ボルト・六角ナットの呼び
列S1=*	ソケットの外径 D1 x D2

二面幅S	旧六角	現六角	新六角	ウイット	旧小形	現小形	S1=6.35	S1=9.5	S1=12.7	S1=19	S1=25.4
3.2			M1.6				6.5 x 12.5	_	_	_	_
4	M2	M2	M2				7.0 x 13.0	_	_	_	_
4.5	M2.3	M2.2 M2.3					7.5 x 13.0	_	_	_	_
5	M2.6	M2.5 M2.6	M2.5				8.5 x 13.0	8.3 x 17.3	_	_	_
5.5	M3	M3	M3				9.0 x 13.0	9.0 x 17.3	_	_	_
6	M3.5	M3.5	M3.5				10.0 x 13.0	10.0 x 17.3	10.3 x 21.0	_	_
7	M4	M4	M4				11.0 x 13.0	11.0 x 20.0	11.5 x 21.0	_	_
8	M4.5 M5	M4.5 M5	M5				12.2 x 13.0	12.2 x 20.0	13.2 x 22.0	_	_
10	M6	M6	M6				14.7 x 14.7	14.7 x 20.0	15.5 x 24.0	_	_
11		M7					16.0 x 16.0	16.0 x 20.0	16.7 x 24.0	_	_
12					M8	M8	17.2 x 17.2	17.2 x 20.0	18.0 x 24.0	_	_
13		M8	M8				18.5 x 18.5	18.5 x 20.0	19.2 x 24.0	_	_
14	M8				M10	M10	20.0 x 19.7	20.0 x 24.0	20.5 x 24.0	22.1 x 34.0	_
16			M10				_	22.2 x 24.0	23.0 x 25.5	24.6 x 34.0	_
17	M10	M10		W3/8	M12	M12	_	24.0 x 24.0	24.2 x 25.5	26.0 x 34.0	_
18			M12				_	25.0 x 24.7	25.5 x 25.5	27.0 x 34.0	_
19		M12		W7/16		M14	_	26.0 x 26.0	26.7 x 26.7	28.5 x 34.0	_
21	M12		M14	W1/2	M14		_	28.5 x 28.5	29.2 x 29.2	32.1 x 40.0	_
22		M14				M16	_	30.0 x 29.7	30.5 x 30.5	33.3 x 40.0	_
23	M14				M16		_	31.0 x 27.5	32.0 x 29.0	33.5 x 34.0	_
24		M16	M16			M18	_	32.5 x 28.5	33.0 x 33.0	35.8 x 40.0	36.5 x 44.0
26	M16			W5/8	M18		_	34.5 x 30.5	35.0 x 32.0	37.0 x 38.0	_
27		M18	M18			M20	_	_	36.7 x 36.7	39.6 x 40.0	40.5 x 46.0
29	M18				M20		_	_	39.0 x 35.5	41.0 x 38.0	43.0 x 44.0
30		M20	M20			M22	_	_	40.5 x 40.5	43.3 x 43.3	44.0 x 48.0
32	M20	M22		W3/4	M22	M24	_	_	43.0 x 43.0	45.8 x 45.8	50.0 x 50.0
34			M22				_	_	45.2 x 41.0	48.3 x 48.3	49.0 x 46.0
35	M22			W7/8	M24		_	_	46.2 x 41.5	48.5 x 42.0	52.0 x 51.0
36		M24	M24			M27	_	_	48.0 x 42.5	50.8 x 50.8	54.0 x 52.0
38	M24						_	_	49.2 x 43.0	52.5 x 45.0	55.0 x 52.0
41	M27	M27	M27	W1		M30	_	_	53.1 x 45.0	57.1 x 57.1	60.0 x 53.0
46	M30	M30	M30	W1-1/8		M33	_	_	59.1 x 48.0	63.3 x 63.3	66.4 x 57.0
50	M33	M33	M33	W1-1/4		M36	_	_	_	68.3 x 68.3	72.0 x 57.0
54	M36			W1-3/8			_	_	_	74.0 x 55.0	78.0 x 58.0
55		M36	M36			M39	_	_	_	76.0 x 74.6	80.0 x 58.0
58	M39			W1-1/2			_	_	_	80.0 x 53.0	83.0 x 58.0
60		M39	M39				_	_	_	81.0 x 58.0	85.0 x 61.0
63	M42			W1-5/8			_	_	_	85.0 x 58.0	89.0 x 60.0
65		M42	M42				_	_	_	88.0 x 63.0	91.0 x 63.0
67	M45			W1-3/4			_	_	_	_	94.0 x 63.0
70		M45	M45				_	_	_	92.0 x 68.0	97.0 x 68.0
71	M48			W1-7/8			_	_	_	_	98.0 x 68.0
75		M48	M48				_	_	_	98.5 x 73.0	104.0 x 73.0
77	M52			W2			_	_	_	_	107.0 x 65.0
80		M52	M52				_	_	_	104.5 x 78.0	110.0 x 75.0
85	M56	M56	M56	W2-1/4			_	_	_	111.0 x 78.0	117.0 x 80.0
90	M60	M60	M60				_	_	_	_	120.0 x 80.0
95	M64	M64	M64	W2-1/2			_	_	_	_	126.0 x 85.0
100	M68	M68					_	_	_	_	132.0 x 85.0
二面幅S	S 旧六角	S 現六角	S 新六角	S ウイット	S 旧小形	S 現小形	S1=6.35	S1=9.5	S1=12.7	S1=19	S1=25.4

手動式用六角ソケットのボルト・ナット側の外径とハンドル側の外径について、国内主要工具メーカー各社の流通品と国内規格から、六角ナット・六角ボルトに使用されている二面幅を差し込み角別にまとめました。二面幅寸法S（mm）とこれに対応する代表的なボルトナットの呼びを併記して行に、角ドライブの差し込み角寸法S1（mm）を列としました。

ざぐり穴や角部、奥まった場所に六角ボルトや六角ナットによる締結部を設ける場合、ソケット等工具が入る作業スペースを考慮しないで寸歩を切り詰めてしまうと組み立てができないことがあります。ほとんどの呼び寸法では平座金の外径より六角ソケットの外径の方が大きくなります。動力式（インパクト用）を用いる場合ではさらに大きくする必要があります。
